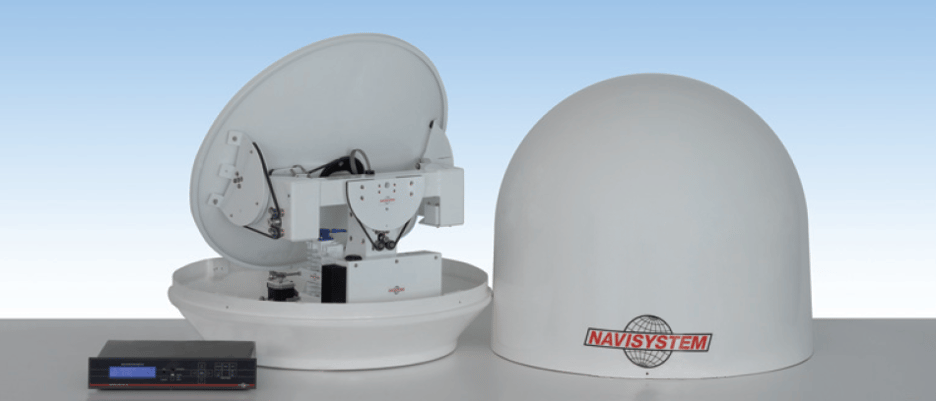

VSAT 85 HT

    Consigliata per imbarcazioni da 24 metri a 35 metri.

    Con una parabola di 83 cm contenuta all’interno di un radome di soli 92 cm di diametro, la VSAT 85 HT rappresenta la combinazione ideale tra tecnologia propria delle grandi antenne e ingombri contenuti assicurando un buon servizio anche con condizioni meteo avverse.

    Caratteristiche principali

    • Il più compatto radome per antenna 3 assi (Brevetto Navisystem);
    • L’antenna con il sistema di funzionamento più semplice al mondo, senza decine di box e connettori in antenna;
    • Manifattura italiana: elegante, efficiente, compatta e leggera;
    • Banda KU con polarizzazione cross e copolare allo stesso tempo;
    • Multiservice: con l’apposito kit tv sat internet e tv su una sola antenna;
    • Dual o quad switching box per due o quattro antenne;
    • Interfacciamento con la girobussola di bordo non indispensabile;
    • Navilink: un solo cavo tra antenna e Unità di Controllo, interattività con i sistemi di bordo;
    • Kit amagnetico contro le interferenze. “Tracking” anche in condizioni avverse.
    • Polarizzatore automatico;
    • Tecnologia Naviber: per identificare il satellite prescelto;
    • GPS on board di serie;
    • Assistenza remota per aggiornamento firmware e supporto tecnico;
    • Garanzia di 3 anni e centri assistenza in tutto il mondo.

    Sono disponibili i seguenti modelli:

    • VSAT 85 HT KU;
    • VSAT 85 HT KA;
    • VSAT 85 HT KU-KA dual band (consente di lavorare su due bande cambiando solo il satellite desiderato; sullo stesso satellite, invece, opera simultaneamente).

    Specifiche tecniche

    GENERAL DATA:

    Dish diameter:

    83 Cm

    Stabilization type:

    3 axis (with autopolarizer 4 axis)

    Weight:

    60 Kg

    Radome diameter:

    92 Cm

    Radome height:

    96 Cm

    Control unit:

    Sat 105 (12 satellites)

    Radome material:

    VTR

    Power:

    220 Vac (110 Vac available)

    Average power required:

    90 W

    Peak power required:

    100 W

    Elevation range:

    5° to +85° (-10° to +100° upon request)

    Azimuth range:

    680° (unlimited upon request)

    Rotation speed:

    30°/Sec

    Gyrocompass input:

    NMEA 0183( xxHDT autoscan)

    GPS interface:

    Built in GPS

    GPS data :

    NMEA 183 (GPGGA,GPGGL,GPRMC autoscan)

    Operating temperature:

    ODU:-20°/ +80°

    IDU: 0° / +55°

    Storage temperature:

    -40°/ +85°

    Umidity:

    ODU:100%

    IDU:100%

    Withstands relative average winds:

    150 Km/h

    OpenAMIP compliance

    iDirect

    Remote assistance:

    Yes

    KU-RF DATA:

    G/T:

    16.8 dB/K (elevation angle 30 deg., frequency 12 GHz)

    TX/RX Frequece:

    TX: 14.0 -14.5 GHz KU band

    RX: 10.95 -12.75 GHz band

    Antenna gain:

    TX: 37.8 dB (typical @14.25 GHz)

    RX: 37.5 dB (typical @12.50 GHz)

    XPD:

    TX XPD: >30dB within -1 dB Contour

    RX XPD: >26dB within -1 dB Contour

    Standard BUC :

    3W

    LNB oscillator standard:

    Low band: 9.750-10.000        High band: 10.600-11.300

    Possible reception:

    V/H linear and circoular (optional)

    Feed:

    Cassegrain feed

    Polarization:

    Cross-pol and co-pol

    Polarization control:

    DC motor with feedback pot.

    KA-RF DATA:

    TX/RX Frequece:

    TX: 29 ~ 30 GHz

    RX: 19.2 ~ 20.2 GHz

    Antenna gain:

    TX: 45 dB @ 29.5 GHz

    RX: 41.5 dB @ 19.7 GHz

    Standard BUC :

    2W

    LNB oscillator standard:

    18.25 GHz

    Possible reception:

    Circular or linear upon request

    Feed:

    Cassegrain feed

    Polarization:

    Circular:

    TX: RHCP - RX: LHCP (or reverse)

    Linear:

    TX: H - RX: V (or reverse)

    TRACKING DATA:

    Stabilized antenna pedestal:

    3 axis (level,cross level,azimuth),stabilization mode, stepper motor, stab. accuracy +/-@0.25°

    Roll:

    +/- 15° with 7 Sec. period

    Pitch:

    +/- 15° with 5 Sec. period

    Yaw:

    +/- 8° with 10 Sec. period

    Turning rate tracking:

    30° Sec

    Installazione

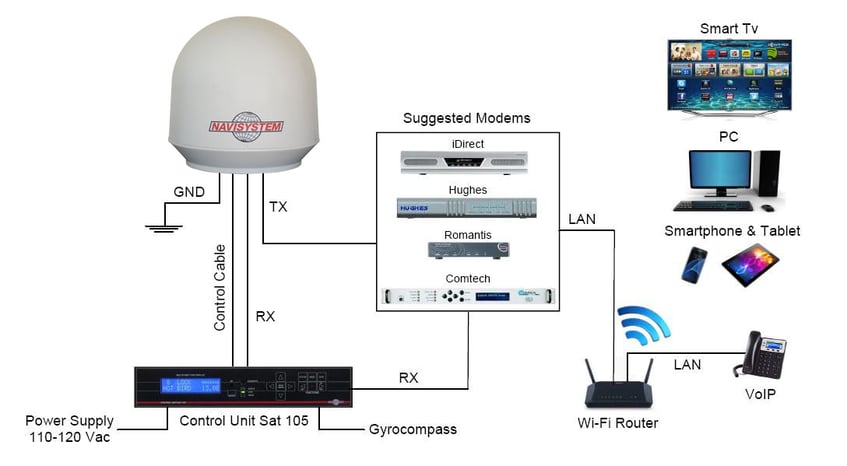

    Cablaggio dei sistemi VSAT:

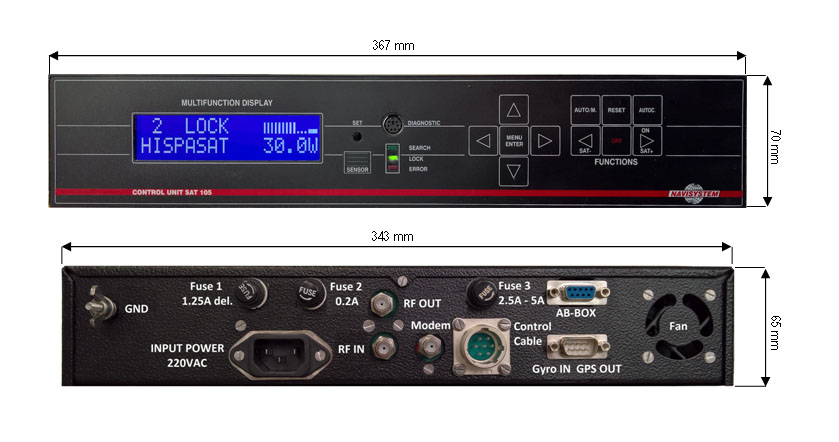

    Dimensioni dell'unità di controllo:

    Optional

    Kit tv sat

    Con l’apposito kit tv è possibile avere, oltre al servizio internet, anche il servizio tv satellitare con una sola antenna (non utilizzabili contemporaneamente), un’esclusiva Navisystem pensata appositamente per i nostri clienti che non vogliono rinunciare a nessun servizio nonostante abbiano limitati spazi a disposizione a bordo.

    Kit Wi-Fi

    Con questo kit è possibile controllare tutte le funzioni di tracking e cambiare satellite, non soltanto dall'unità di controllo, ma anche dal tuo Smarphone o Tablet, in qualsiasi momento.

    Il Kit Wi-Fi comprende: unità di controllo Sat 105 Wi-Fi e App Navisystem per Smartphone e Tablet.


    Kit di Commutazione

    Con lo speciale kit di commutazione due antenne riescono a garantire due servizi senza interruzioni anche in presenza di ostacoli tra antenna e satellite. Lo scambio tra una antenna e l’altra avviene automaticamente appena una delle due perde il segnale, ma è possibile impostare lo scambio anche in modalità manuale o a priorità nei casi in cui lo si preferisca.

    Buc

    Nei casi in cui sia necessario un BUC più potente rispetto a quello montato di serie su ciascun modello, proponiamo diverse alternative:

    • NJRC
    • Norsat
    • iDirect
    • Terrasat
    • Agilis
    • Actox
