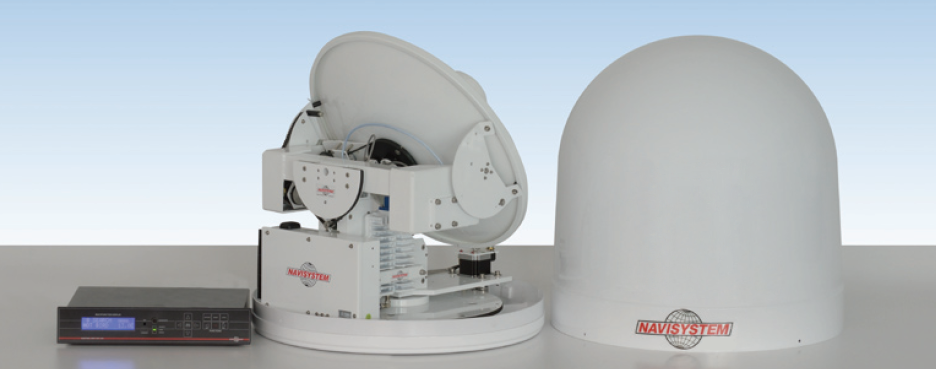

VSAT 55 HT

    Consigliata per imbarcazioni da 13 metri a 18 metri, la VSAT 55 HT è racchiusa in un radome di soli 58 cm ed è la più piccola antenna in grado di assicurare il servizio internet anche ad imbarcazioni di grandezze contenute.

    Caratteristiche principali

    • Il più compatto radome per antenna 3 assi (Brevetto Navisystem);
    • L’antenna con il sistema di funzionamento più semplice al mondo, senza decine di box e connettori in antenna;
    • Manifattura italiana: elegante, efficiente, compatta e leggera;
    • Banda KU con polarizzazione cross e copolare allo stesso tempo;
    • Multiservice: con l’apposito kit tv sat internet e tv su una sola antenna;
    • Dual o quad switching box per due o quattro antenne;
    • Interfacciamento con la girobussola di bordo non indispensabile;
    • Navilink: un solo cavo tra antenna e Unità di Controllo, interattività con i sistemi di bordo;
    • Kit amagnetico contro le interferenze. “Tracking” anche in condizioni avverse.
    • Polarizzatore automatico;
    • Tecnologia Naviber: per identificare il satellite prescelto;
    • GPS on board di serie;
    • Assistenza remota per aggiornamento firmware e supporto tecnico;
    • Garanzia di 3 anni e centri assistenza in tutto il mondo.

    Sono disponibili i seguenti modelli:

    • VSAT 55 HT KU;
    • VSAT 55 HT KA;
    • VSAT 55 HT KU-KA dual band (consente di lavorare su due bande cambiando solo il satellite desiderato; sullo stesso satellite, invece, opera simultaneamente).

    Specifiche tecniche

    GENERAL DATA:

    Dish diameter:

    55 Cm

    Stabilization type:

    3 axis (with autopolarizer 4 axis)

    Weight:

    43 Kg

    Radome diameter:

    58 Cm

    Radome height:

    65 Cm

    Control unit:

    Sat 105 (12 satellites)

    Radome material:

    ABS

    Power:

    220 Vac (110 Vac available)

    Average power required:

    35 W

    Peak power required:

    50 W

    Elevation range:

    5° to +85°

    Azimuth range:

    680°

    Rotation speed:

    36°/Sec

    Gyrocompass input:

    NMEA 0183( xxHDT autoscan)

    GPS interface:

    Built in GPS

    GPS data :

    NMEA 183 (GPGGA,GPGGL,GPRMC autoscan)

    Operating temperature:

    ODU:-20°/ +80°

    IDU: 0° / +55°

    Storage temperature:

    -40°/ +85°

    Umidity:

    ODU:100%

    IDU:100%

    Withstands relative average winds:

    150 Km/h

    OpenAMIP compliance

    iDirect

    Remote assistance:

    Yes

    KU-RF DATA:

    G/T:

    12.5 dB/K (elevation angle 30 deg., frequency 12 GHz)

    TX/RX Frequece:

    TX: 14.0 -14.5 GHz KU band

    RX: 10.95 -12.75 GHz band

    Antenna gain:

    TX: 36 dB (typical @14.25 GHz)

    RX: 35 dB (typical @12.50 GHz)

    XPD:

    TX XPD: >35dB within -1 dB Contour

    RX XPD: >32dB within -1 dB Contour

    Standard BUC :

    3W

    LNB oscillator standard:

    Low band: 9.750-10.000        High band: 10.600-11.300

    Possible reception:

    V/H linear and circoular (optional)

    Feed:

    Cassegrain feed

    Polarization:

    Cross-pol and co-pol

    Polarization control:

    DC motor with feedback pot.

    KA-RF DATA:

    TX/RX Frequece:

    TX: 29 ~ 30 GHz

    RX: 19.2 ~ 20.2 GHz

    Antenna gain:

    TX: 41.4 dB @ 29.5 GHz

    RX: 38.0 dB @ 19.7 GHz

    Standard BUC :

    2W

    LNB oscillator standard:

    18.25 GHz

    Possible reception:

    Circular or linear upon request

    Feed:

    Cassegrain feed

    Polarization:

    Circular:

    TX: RHCP - RX: LHCP (or reverse)

    Linear:

    TX: H - RX: V (or reverse)

    TRACKING DATA:

    Stabilized antenna pedestal:

    3 axis (level,cross level,azimuth),stabilization mode, stepper motor, stab. accuracy +/-@0.25°

    Roll:

    +/- 15° with 7 Sec. period

    Pitch:

    +/- 15° with 5 Sec. period

    Yaw:

    +/- 8° with 10 Sec. period

    Turning rate tracking:

    30° Sec

    Installazione

    Cablaggio dei sistemi VSAT:

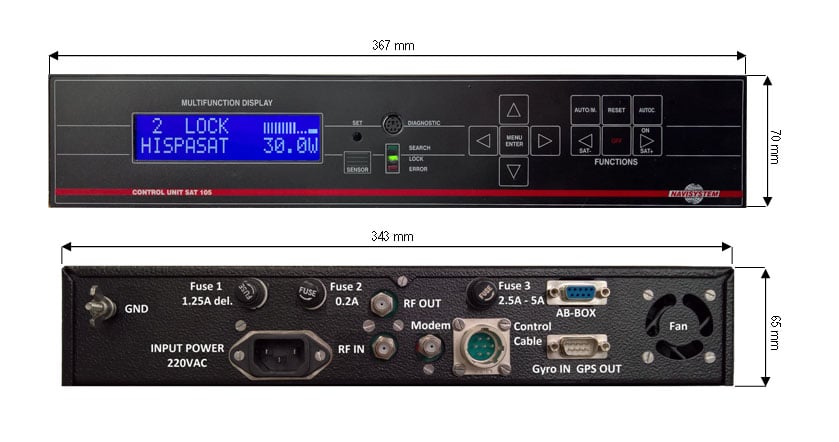

    Dimensioni dell'unità di controllo:

    Optional

    Kit tv sat

    Con l’apposito kit tv è possibile avere, oltre al servizio internet, anche il servizio tv satellitare con una sola antenna (non utilizzabili contemporaneamente), un’esclusiva Navisystem pensata appositamente per i nostri clienti che non vogliono rinunciare a nessun servizio nonostante abbiano limitati spazi a disposizione a bordo.

    Kit Wi-Fi

    Con questo kit è possibile controllare tutte le funzioni di tracking e cambiare satellite, non soltanto dall'unità di controllo, ma anche dal tuo Smarphone o Tablet, in qualsiasi momento.

    Il Kit Wi-Fi comprende: unità di controllo Sat 105 Wi-Fi e App Navisystem per Smartphone e Tablet.


    Kit di Commutazione

    Con lo speciale kit di commutazione due antenne riescono a garantire due servizi senza interruzioni anche in presenza di ostacoli tra antenna e satellite. Lo scambio tra una antenna e l’altra avviene automaticamente appena una delle due perde il segnale, ma è possibile impostare lo scambio anche in modalità manuale o a priorità nei casi in cui lo si preferisca.

    Buc

    Nei casi in cui sia necessario un BUC più potente rispetto a quello montato di serie su ciascun modello, proponiamo diverse alternative:

    • NJRC
    • Norsat
    • iDirect
    • Terrasat
    • Agilis
    • Actox
