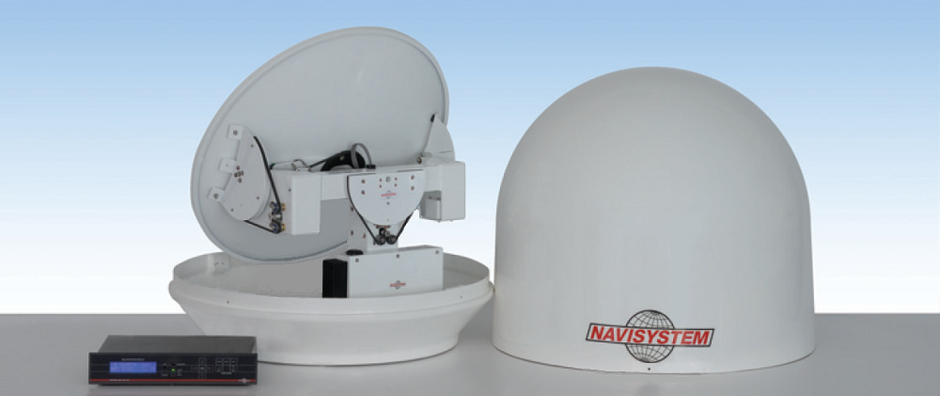

MST 75 HT4
Consigliata per imbarcazioni da 23 metri a 30 metri.
La MST 75 HT4 grazie ai 3 assi di stabilizzazione permette la ricezione della tv satellitare anche con mari molto mossi.
Compatta e scattante, con una parabola di 72 cm ed un radome di soli 81 cm di diametro, assicura un segnale buono anche con condizioni meteo avverse e assicura la ricezione dei canali HD. Con gli appositi kit permette anche la ricezione del digitale terrestre e del meteosat in diretta.
Caratteristiche principali
- Il più compatto radome per antenna 3 assi (Brevetto Navisystem);
- L’antenna con il sistema di funzionamento più semplice al mondo, senza decine di box e connettori in antenna;
- Manifattura italiana: elegante, efficiente, compatta e leggera;
- Banda KU con polarizzazione lineare o circolare;
- Interfacciamento con la girobussola di bordo non indispensabile;
- “Compass Gyro Controlled” nel radome;
- GPS “on board”;
- Polarizzatore automatico;
- Giroscopi su tre assi;
- Inclinometri su tre assi;
- Kit amagnetico contro le interferenze;
-
Navilink: un solo cavo tra antenna e Unità di Controllo;
-
Tecnologia Naviber per identificare il satellite prescelto;
-
Assistenza remota per aggiornamento firmware e supporto tecnico;
-
Garanzia di 3 anni e centri di assistenza in tutto il mondo.
Specifiche tecniche
|
Dish diameter |
72 Cm |
|
Type of stabilisation |
3 axis (with autopolarizer 4 axis) |
|
Weight |
49 kg |
|
Radome diameter |
81 Cm |
|
Radome height |
87 Cm |
|
Control Unit |
Sat 105 (12 satellites) |
|
Output for |
n. 30 decoders and more |
|
Digital Terrestrial TV Kit |
n. 1 UHF output |
|
Power |
220 Vac 50 Hz (110 Vac 60 Hz upon request) |
|
Average power input |
90 W |
|
Peak power input |
100 W |
|
Dish type |
Prime Focus Double Reflection |
|
Elevation range |
5°-85° |
|
Azimuth range |
680° |
|
Rotation speed |
30°/sec |
|
Roll |
+/- 15° with 7 sec. period |
|
Pitch |
+/- 15° with 5 sec. period |
|
Yaw |
+/- 8° with 10 sec. period |
|
Gyrocompass input |
NMEA 183 (xxHDT autoscan) |
|
GPS interface |
Built in GPS |
|
GPS data |
NMEA 183 (GPGGA, GPGLL, GPRMC autoscan) |
|
Operating temperature |
-10° to +70° |
|
Storage temperature |
-40° to +85° |
|
Humidity |
100% |
|
Maximum relative speed |
80 Knots |
|
Frequencies Ku band |
10.7 : 12.75 Ghz |
|
Low band |
10,700 : 11,700 Mhz |
|
High band |
11,700 : 12,750 Mhz |
|
Antenna gain 12 Ghz |
38 db |
|
Minimum E.I.R.P. auto mode |
46-47 |
|
Minimum E.I.R.P. semiauto mode |
Minimum capability of the receiver |
|
Universal LNB |
4 outputs “All bands” |
|
Local LNB oscillator
|
Low band 9,750 Mhz High band 10,600 Mhz |
|
Allowed reception |
V/H linear (or L/R circular)* polarization |
* with DBS LNB
Installazione

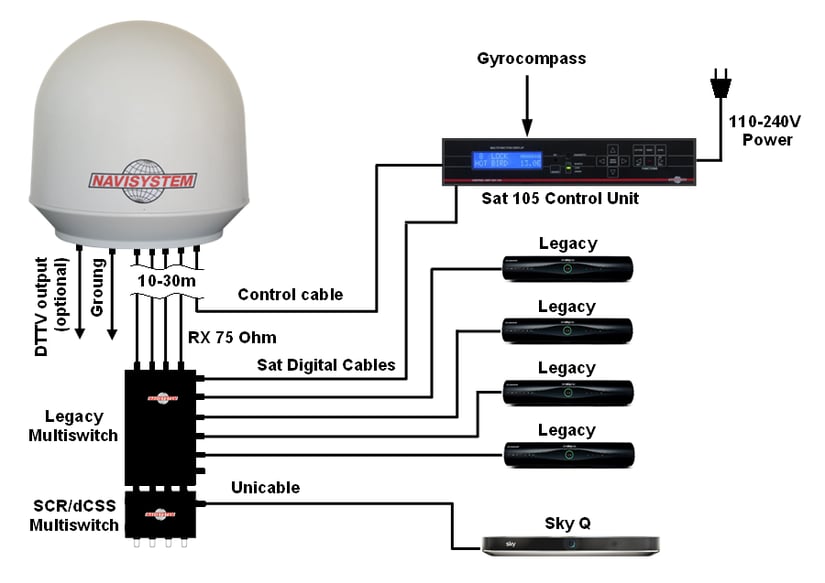

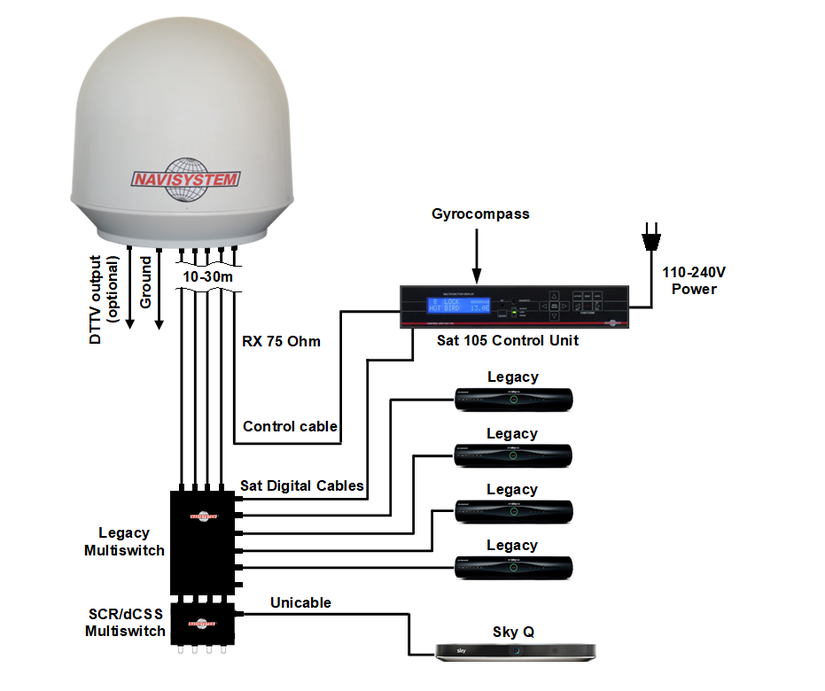

Cablaggio dei sistemi HT4:

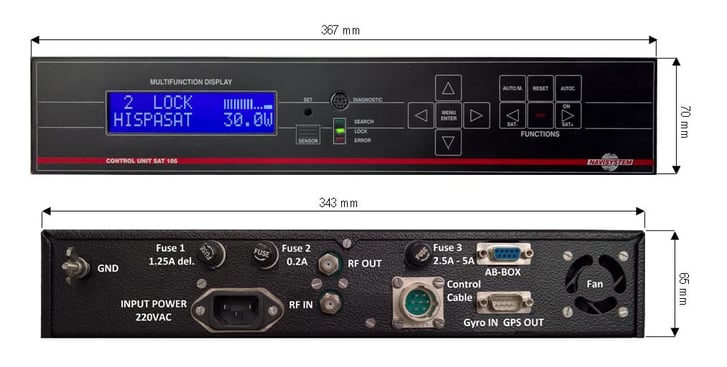

Dimensioni dell'unità di controllo:
Optional
Kit Wi-Fi
Con questo kit è possibile controllare tutte le funzioni di tracking e cambiare satellite, non soltanto dall'unità di controllo, ma anche dal tuo Smarphone o Tablet, in qualsiasi momento.
Il Kit Wi-Fi comprende: unità di controllo Sat 105 Wi-Fi e App Navisystem per Smartphone e Tablet.
Kit Digitale Terrestre a puntamento geografico
Con questo speciale kit è possibile ricevere anche i canali del Digitale Terrestre in rada, l’antenna rimane puntata sempre nella stessa direzione anche se la barca gira. Inoltre la parabola permette una ricezione ad alto guadagno eliminando tutte le riflessioni laterali e posteriori, fornendo una qualità eccellente.
Kit di commutazione
Quando si possono presentare problemi di ostacoli tra antenna e satellite il kit di commutazione tra due antenne assicura una visione senza interruzioni, anche se si vogliono ricevere due satelliti diversi contemporaneamente. Lo scambio tra una antenna e l’altra avviene automaticamente appena una delle due perde il segnale, ma è possibile impostare lo scambio anche in modalità manuale o a priorità nei casi in cui lo si preferisca.
Kit Meteosat
Il kit Meteosat permette di ricevere il meteo in diretta dal satellite per essere sempre aggiornati sulle condizioni del tempo.
