MST 135 HT4

Consigliata per Megayachts superiori a 50 metri e navi commerciali, da crociera e militari.

La MST 135 HT4 con sistema di stabilizzazione a 3 assi, è dotata di parabola da 135 cm ed è in grado di assicurare, nonostante le dimensioni, pesi contenuti e doti di solidità e di resistenza alle vibrazioni particolarmente elevate, è infatti dedicata ad imbarcazioni che devono poter contare su apparati efficaci in qualsiasi condizione e affidabili nel tempo. I servizi ai quali è possibile accedere con questo impianto sono la TV satellitare e, con gli appositi kit, anche il digitale terrestre e il meteosat in diretta, anche in zone marginali dove i segnali sono molto bassi.

Caratteristiche principali

  • Il più compatto radome per antenna 3 assi (Brevetto Navisystem);
  • L’antenna con il sistema di funzionamento più semplice al mondo, senza decine di box e connettori in antenna;
  • Manifattura italiana: elegante, efficiente, compatta e leggera;
  • Banda KU con polarizzazione lineare o circolare;
  • Interfacciamento con la girobussola di bordo non indispensabile;
  • “Compass Gyro Controlled” nel radome;
  • GPS “on board”;
  • Polarizzatore automatico;
  • Giroscopi su tre assi;
  • Inclinometri su tre assi;
  • Kit amagnetico contro le interferenze;
  • Navilink: un solo cavo tra antenna e Unità di Controllo;

  • Tecnologia Naviber per identificare il satellite prescelto;

  • Assistenza remota per aggiornamento firmware e supporto tecnico;

  • Garanzia di 3 anni e centri di assistenza in tutto il mondo.

Specifiche tecniche

Dish diameter

135 Cm

Type of stabilisation

3 axis (with autopolarizer 4 axis)

Weight

150 kg

Radome diameter

145 Cm

Radome height

148 Cm

Control Unit

Sat 105 (12 satellites)

Output for

n. 30 decoders and more

Digital Terrestrial TV Kit

n. 1 UHF output

Power

220 Vac 50 Hz (110 Vac 60 Hz upon request)

Average power input

130 W

Peak power input

150 W

Dish type

Prime Focus Double Reflection

Elevation range

5°-85°

Azimuth range

680°

Rotation speed

20°/sec

Roll

+/- 10° with 12 sec. period

Pitch

+/- 10° with 12 sec. period

Yaw

+/- 8° with 22 sec. period

Gyrocompass input

NMEA 183 (xxHDT autoscan)

GPS interface

Built in GPS

GPS data

NMEA 183 (GPGGA, GPGLL, GPRMC autoscan)

Operating temperature

-10° to +70°

Storage temperature

-40° to +85°

Humidity

100%

Maximum relative speed

80 Knots

Frequencies Ku band

10.7 : 12.75 Ghz

Low band

10,700 : 11,700 Mhz

High band

11,700 : 12,750 Mhz

Antenna gain 12 Ghz

43 db

Minimum E.I.R.P. auto mode

40-41

Minimum E.I.R.P. semiauto mode

Minimum capability of the receiver

Universal LNB

4 outputs “All bands”

Local LNB oscillator



Low band 9,750 Mhz

High band 10,600 Mhz

Allowed reception

V/H linear (or L/R circular)*  polarization

* with DBS LNB

Installazione

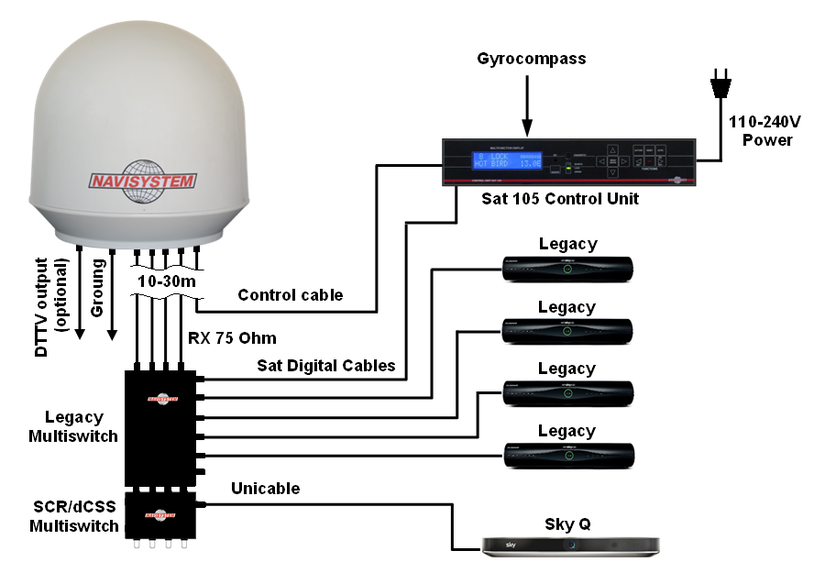

Cablaggio dei sistemi HT4:

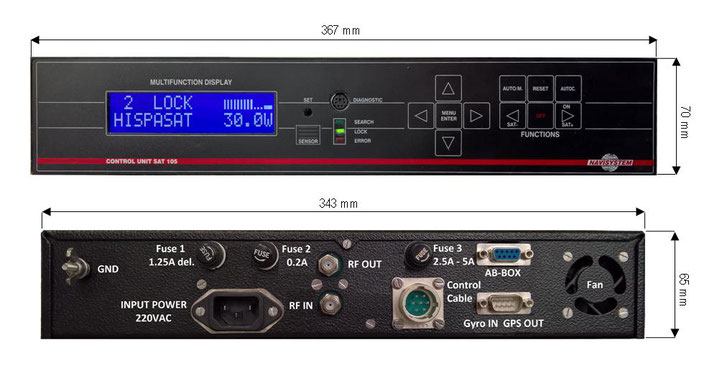

Dimensioni dell'unità di controllo:

Optional

Kit Wi-Fi

Con questo kit è possibile controllare tutte le funzioni di tracking e cambiare satellite, non soltanto dall'unità di controllo, ma anche dal tuo Smarphone o Tablet, in qualsiasi momento.

Il Kit Wi-Fi comprende: unità di controllo Sat 105 Wi-Fi e App Navisystem per Smartphone e Tablet.


Kit Digitale Terrestre a puntamento geografico

Con questo speciale kit è possibile ricevere anche i canali del Digitale Terrestre in rada, l’antenna rimane puntata sempre nella stessa direzione anche se la barca gira. Inoltre la parabola permette una ricezione ad alto guadagno eliminando tutte le riflessioni laterali e posteriori, fornendo una qualità eccellente.

Kit di commutazione

Quando si possono presentare problemi di ostacoli tra antenna e satellite il kit di commutazione tra due antenne assicura una visione senza interruzioni, anche se si vogliono ricevere due satelliti diversi contemporaneamente. Lo scambio tra una antenna e l’altra avviene automaticamente appena una delle due perde il segnale, ma è possibile impostare lo scambio anche in modalità manuale o a priorità nei casi in cui lo si preferisca.

Kit Meteosat

Il kit Meteosat permette di ricevere il meteo in diretta dal satellite per essere sempre aggiornati sulle condizioni del tempo.
