MST 105 HT4 WW

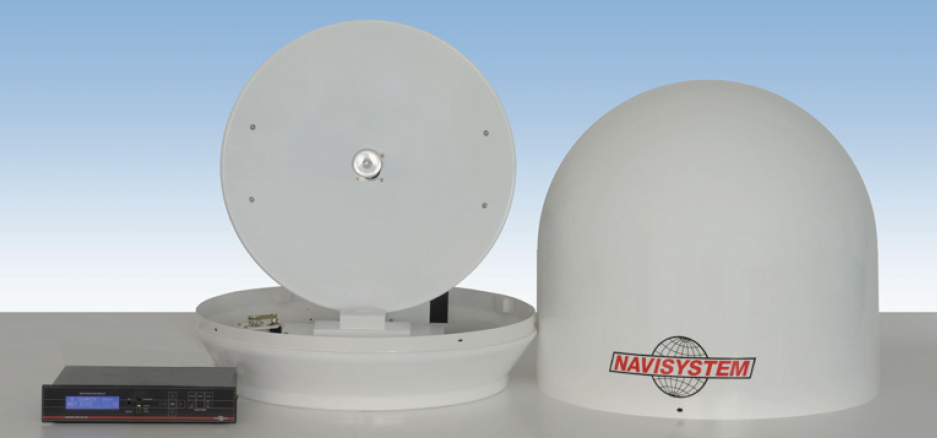

Consigliata per yacht da 35 metri a 45 metri. La MST 105 HT4 WW è un’antenna worldwide con doppio LNB per la polarizzazione lineare e circolare. Con un radome di 129 cm di diametro ed una parabola di 105 cm con sistema di stabilizzazione a 3 assi garantisce la visione dei canali in HD ed assicura la ricezione del segnale anche con mari molto mossi e condizioni meteo avverse.
Permette la ricezione della tv satellitare e, con l'apposito kit, permette anche la ricezione del meteosat in diretta.
Caratteristiche principali
- L’antenna con il sistema di funzionamento più semplice al mondo, senza decine di box e connettori in antenna;
- Il più compatto radome per antenna 3 assi (Brevetto Navisystem);
- Manifattura italiana: elegante, efficiente, compatta e leggera;
- Banda KU con polarizzazione lineare e circolare;
- Interfacciamento con la girobussola di bordo non indispensabile;
- “Compass Gyro Controlled” nel radome;
- "GPS “on board”;
- Giroscopi su tre assi;
- Inclinometri su tre assi;
- Kit amagnetico contro le interferenze;
- Navilink: un solo cavo tra antenna e Unità di Controllo;
- Tecnologia Naviber per identificare il satellite prescelto;
- Assistenza remota per aggiornamento firmware e supporto tecnico;
- Garanzia di 3 anni e centri di assistenza in tutto il mondo.
Specifiche tecniche
|
Dish diameter |
105 Cm |
|
Type of stabilisation |
3 axis (with autopolarizer 4 axis) |
|
Weight |
100 kg |
|
Radome diameter |
129 cm |
|
Radome height |
132 cm |
|
Control Unit |
Sat 105 (12 satellites) |
|
Output for |
n. 30 decoders and more |
|
Power |
220 Vac 50 Hz (110 Vac 60 Hz upon request) |
|
Average power input |
90 W |
|
Peak power input |
100 W |
|
Dish type |
Prime Focus |
|
Elevation range |
5°-85° |
|
Azimuth range |
680° |
|
Rotation speed |
30°/sec |
|
Roll |
+/- 15° with 7 sec. period |
|
Pitch |
+/- 15° with 5 sec. period |
|
Yaw |
+/- 8° with 10 sec. period |
|
Gyrocompass input |
NMEA 183 (xxHDT autoscan) |
|
GPS interface |
Built in GPS |
|
GPS data |
NMEA 183 (GPGGA, GPGLL, GPRMC autoscan) |
|
Operating temperature |
-10° to +50° |
|
Storage temperature |
-40° to +85 |
|
Humidity |
100% |
|
Maximum relative speed |
80 Knots |
|
Frequencies Ku band |
10.7 : 12.75 Ghz |
|
Low band |
10,700 : 11,700 Mhz |
|
High band |
11,700 : 12,750 Mhz |
|
Antenna gain 12 Ghz |
40.5 db |
|
Minimum E.I.R.P. auto mode |
42-43 db |
|
Minimum E.I.R.P. semi auto mode |
Minimum capability of the receiver |
|
Universal LNB |
4 outputs “All bands” |
|
LNB local oscillator
|
Low band 9,750 Mhz High band 10,600 Mhz |
|
DirecTv LNB local oscillator |
11,250 or 10,500 Mhz |
|
Allowed reception |
V/H linear and L/R circular* polarizations |
* with DBS LNB
Installazione
Cablaggio dei sistemi HT WW:
Dimensioni dell'Unità di Controllo:
Optional
Kit Wi-Fi
Con questo kit è possibile controllare tutte le funzioni di tracking e cambiare satellite, non soltanto dall'unità di controllo, ma anche dal tuo Smarphone o Tablet, in qualsiasi momento.
Il Kit Wi-Fi comprende: unità di controllo Sat 105 Wi-Fi e App Navisystem per Smartphone e Tablet.
Kit di Commutazione
Quando si possono presentare problemi di ostacoli tra antenna e satellite il kit di commutazione tra due antenne assicura una visione senza interruzioni, anche se si vogliono ricevere due satelliti diversi contemporaneamente. Lo scambio tra una antenna e l’altra avviene automaticamente appena una delle due perde il segnale, ma è possibile impostare lo scambio anche in modalità manuale o a priorità nei casi in cui lo si preferisca.
Kit Meteosat
Il kit Meteosat permette di ricevere il meteo in diretta dal satellite per essere sempre aggiornati sulle condizioni del tempo.
